图5-50所示为TN680C型无铅再流焊接机的外形。

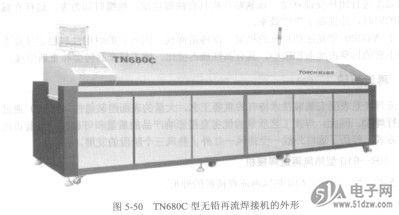

    图5-50 TN680C型无铅再流焊接杌的外形
    TN680C型大型无铅再流焊接机是由我国自主开发制造的。它的加热系统采用高效节能的镍烙发热管，技术先进，寿命长。其独有的热风循环系统，使PCB及元器件受热均匀，效率高，升温速度快。
    该款再流焊接机的安全保XC3S500E-4PQG208C护系统选用大电流耐高压(450V)的SSR固态继电器无触点输出，安全、可靠，结合计算机控制系统特有的模糊控制功能和数据采集功能，可监视炉腔内温度及热量值的变化，以最小脉冲信号控制发热器件，并快速反应，在保证温控精度的前提下，不会因为大电流电压的冲击损坏设备，整套系统可以长效、安全、可靠地运行。
    焊接机配有工业专用电脑及PID智能运算的精密控制器，通过PID智能运算，精确控制发热量，并能快速响应外部热量变化，从而通过内部控制，保证温度更加平衡。整套系统模块化设计，便于保养和维修拆装。


    除此之外，外壳和炉体可自动整体开启，便于炉体和炉膛内外的清洁和保养。TN680型无铅再流焊接机的主要特点如下。
    ·焊接控制的直观性。设备控制系统采用先进的炉温采集系统。在焊接时自动测试炉膛温度进行温度曲线测试，并可将温度曲线保存或打印。
    ·可靠平稳的传输系统。传动系统采用质量可靠的变频电功机、电脑全闭环调速，配合1：100的涡轮减速箱，运行平稳，速度为0～2000 mm/min。
    ·稳定可靠的电气控制系统。由于具有延时开关保护功能，停机后均匀降温，防止因不均匀降温而产生传输部件变形和加热器损伤。
    ·断电保护功能。保证断电后PCB板正常输出而不致损坏。Windows操作平台功能强大，稳定性高。
