典贴片机的产品介绍

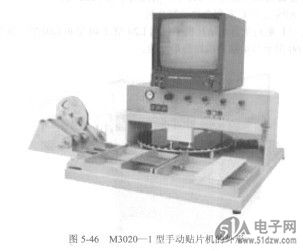

    图5-46所示为M3020-1型手1954097-1动贴片机的外形。
    图5-46 M3020-1型手动贴片机的外形


    M3020-1型手动贴片机是一种多功能贴片机，它具有以下功能。
    ·贴装多种SMD器件，片式电阻器、片式电容器、SOT、SOIC、QFP等。
    ·基本系统装有散装料盘，可贴装45种SMD器件，同时也可以配带式送料器，以贴装编带SMD器件。
    ·系统可进行单步及自动连续点涂焊膏或贴片膏。
    ·可选配热风加热器以便进行焊接及卸除SMD器件。
    ·系统可选用CCD摄像CRT图像放大显示，用于贴装高精度SMD器件，并可对焊接后的组件板进行放大检查。
    M3020-1型手动贴片机的主要技术指标如下。
    ·手动贴片的器件有片式器件、SOD、SOIC、QFP、PLCC。
    ·工作头可进行X向（水平向（垂直）移动。X向可移动距离为400 mm，y向可移动距离为300 mm。
    ·工作头可进行Z向（上下）移动，以吸取及释放器件。Z向可移动距离为10 mm。
    ·工作头可进行旋转。旋转角度三为360。。
    ·可贴装印刷板面板面积为200 mm×300 mm。
    ·散装料盘可放置45种器件，料盘电动机可正、反方向驱动旋转。
    ·工作头吸力（负压）的产生采用气压法（需输入0.5 MPb压缩空气），工作头吸力可调，最大可吸器件为50×50 QFP。
    ·采用CCD摄像，CRT图像实时放大显示SMD器件及PCB板。CCD为512×512线，CCD显示范围、角度、倍数可调。
    ·可配10只8 mm带式送料器。
    ·点胶器可实现单步点涂及自动连续点胶。自动点胶每步时间间隔为0.2～0.5 s（可调）。点胶量可调。
    ·热风加热器最高加热温度为350℃，消耗功率为1000 W。
