(1) PTC热敏电阻器概念

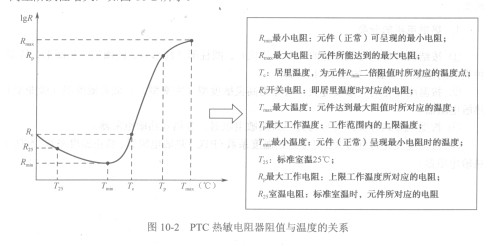

     PTC是Positive Temperature Coefficient的缩写，1954097-1意思是正的温度系数，泛指正温度系数很大的半导体材料或元器件，通常提到的PTC是指正温度系数热敏电阻器，简称PTC热敏电阻器。其特点是当温度超过一定的温度（居里温度）时，它的电阻值随着温度的升高呈阶跃性增大，如图10-2所示。

    注意：正温度系数热敏电阻器温度的变化可以是由流过它的电流引起的，也可以由周围环境温度变化引起或者由二者共同引起。

     (2) PTC热敏电阻器的型号识别

     PTC热敏电阻器的型号通常由六部分组成。例如，某PTC电阻器的型号如图10-3所示。

     图10-3 PTC热敏电阻器的型号示例

     型号中各部分的含义如下。

     第一部分：型号。M表示敏感元件，Z表示正温度系数热敏电阻器。

     第二部分：开关温度。该型号中的“75”表示75℃。

     第三部分：类型代号。S表示微小型，A代表基本型，该型号中的“HV”代表高压型。

     第四部分：额定零功率电阻，单位为Q。采用电阻器的三位数字标注法，该型号中的“102”表示1000Q。

    第五部分：电阻允许误差，N代表土30%，V代表+25%，M代表土20%，K代表土10%，J代表士5%，X代表其他误差。

     第六部分：引线形状。U代表内弯，S代表直线，A代表轴弯。

     (3) PTC热敏电阻器的参数

    PTC热敏电阻器的参数很多，其中，最需要关注的参数有以下几个。

     ①额定零功率电阻（标称阻值）：在25 0C的环境温度，不给PTC加电的情况下测得的零功率电阻。

    ②最小电阻：最小的零功率电阻。

    ③颧定功率：热敏电阻器在规定的技术条件下长期连续负荷所允许的消耗功率。通常所给出的额定功率值是指25℃时的额定功率。
