电压源，就像干电池那样，是一种即G5Q-14 DC24使不取出电流也能输出一定电压的器件。干电池有很多种类，也有这样的误解，即电压源都是完全理想的。理想的电压源，不依赖于所连接的负载，总是输出确定的电压。而非理想的电压源，由于连接的负载，其输出电压会下降。例如，有1号干电池和3号干电池，并且确认了连接电灯泡时的亮度，然后，再分别连接电动机。一旦连接上电动机，灯泡立刻就变暗了，不过使用1号干电池的要比3号干电池的亮度的变化小。就是说，在这个意义上，1号干电池因加上负载引起的输出电压的变动小，可以说它更接近理想的电压源。


    这种由于负载引起电压变动的情况如图3.1(a)所示。图中用实线表示的特性是理想的电压源的特性，即使电流值变化，1V的电压值一点也不变化，它的斜率是。（无限大）。这种情况，与把干电池看作电压源，给1. 5V的干电池连接上电动机时，即使有电流流过，干电池的输出电压仍是1. 5V不怎么变化的那种情况很相似。与此相对，图中用虚线表示的特性不是想的情况，直线的斜率还是很陡，不过与理想的情况不同，斜率不是还有，在图3.1中，正的电流值是指流入的电流值，负的电流值是指流出的电流值。在非理想的情况下，一旦有电流流动，电压就会下降。这种情况，与千电池连接了许多电灯泡时，干电池的电压下降，每个灯泡都变暗了的情况相当。

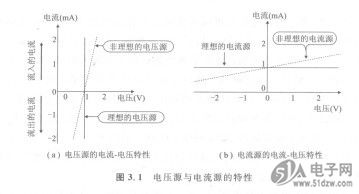

    图3.1  电压源与电流源的特性
    图3.1(a)的特性图中，斜率是电流／电压之比，所以斜率的单位是电阻的倒数，也就是电导。如果电压源的斜率大，就表明输出电导大（输出电阻小）。可以说，在理想的情况下的输出电导无限大（输出电阻为0Q）。非理想的电压源，可以像图3.2(a)那样，用理想的电压源V．和电阻Rov模型化。这个电阻Rov叫做输出电阻或者输出阻抗。在理想的电压源的场合，不论电流是流入电压源（在图中是正），还是电流从电压源流出（在图中是负），都保持固定的电压值。而在非理想的场合，这一点是有限制的。例如对于干电池来说，也许有电流流入（充电）的情况，不过那是有危险的，还是禁止为好。所以，要判断在多大程度上接近理想，除了看输出电阻有多小之外，还应该考虑能确保多大的输出电流范围。
