进行与行为频带路径△∑型A-D转换G6D-1A-ASI DC24器相同的模拟，对V端子输出波形进行频率解析，就得到图11. 38的频谱。可以看出，这里也与行为版相同，在25MHz附近使噪声成型，作为高分辨率的A-D转换器工作。

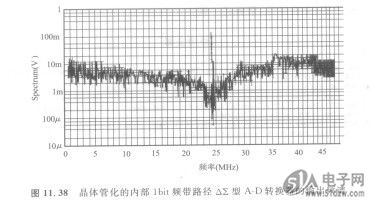

    图11.38  晶体管化的内部lbit频带路径AE型A-D转换器的输出频谱


    这个A-D转换器的带宽取为25MHz±500kHz，计算SlN，得到41. 8dB，也就是相当于6. 6bit。必须高速地驱动电路。不过如果只用一个电压比较器电路，由于能够起26 =64个电压比较器的作用，所以是不算差的计算结果。
    本章，作为把小的单元组合成大的系统的例子，举出了AE型A-D转换器。完成了的△∑型A-D转换器称得上是出色的系统，是一个使用了许多晶体管的比较复杂电路。不过分割开来看，可以看出，各自的框图都是由前面已经熟悉了的几个晶体管组成的小单元。
    为了进一步提高△∑型A-D转换器的性能，可以导人高阶的环路滤波器，或者构成多bit，进而作电路的变更，把跨导换成失真更小的电路。如果进行这样的变更，电路中的晶体管数目很容易膨胀到数百个。不过就像在这个倒子中看到的那样，再复杂的系统也是由小的电路组合而成的，不需恐惧。
    △∑型A-D转换器也是不太容易掌握的系统。所以从具有△∑方式的不同的侧面，用各种不同的方法进行了解说。但是，与这里的OP放大器相关联.http://xunlu03.51dzw.com/
