利用LC谐振电路，可以使电路变G6D-1A-ASI DC12得稍微简单些。在积分器的场合，为了确定环路滤波器的输出电压的中心电压，把电压比较器的参考电压V REF设定为5V。但是，在LC谐振电路的场合，由于L对直流短路，所以环路滤波器中作为输出电压变动中心的电压，自动地定为L所连接的电压。这里，当L的一侧连接着电源电压，环路滤波器的输出以电源电压为中心变动时，就能够把通过L向跨导或电流D-A转换器提供电流的电流反射镜电路省略掉。


    与参考电压VR。，连接着的电压比较器的输入端也可以连接在电源电压上。不过如果考虑到输入部分的跨导与反馈D-A转换器各自以差动形式工作，再追加一个以反相位工作的LC谐振电路，那么也能够把电压比较器空置的端子连接到它的输出端。这样地变更电路后，就成为图11. 37的电路。

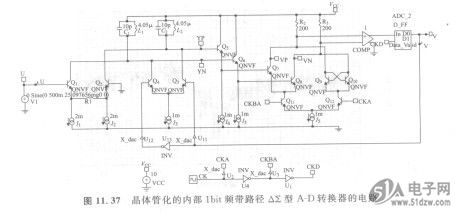

    图11. 37  晶体管化的内部lbit频带路径△∑型A-D转换器的电路http://xunlu03.51dzw.com/
