如果在保持模式的最后取G6B-2214P-FD-US-12V(0788C）出判定结果，正反馈就能够利用时钟的半周期。在这个条件下，为了满足1×10 10的比特错误率，从式(10.  12)可以看出，作为时钟的半周期，最低要求23r= 45ns。由于比这次利用的1MHz的时钟频率的半周期500ns小得多，所以可以确定几乎不会发生亚稳态问题。而且从这个条件还可以看出，这个电压比较器的最大时钟频率是
    1÷(2×23r) =1÷(2×45ns) =11MHz    (10. 18)
    通过模拟确认动作
    这里，我们使用PSpice来解析图10. 11的计时电压比较器的动作。晶体管模型使用TORAGI.I。IB的QC1815。
    计时电压比较器的模拟

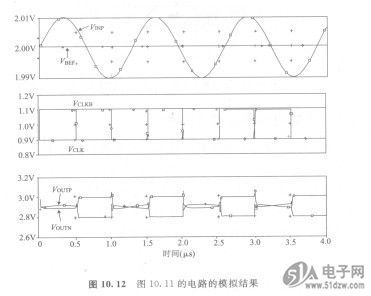

    用瞬态解析考查时间响应，得到了图10. 12的结果。上面的波形是参电压V REF和输入电压VINP。输入电压是正弦波，以参考电压为中心或上升，或下降。中间是时钟信号。V CI.K为“L”时是跟踪模式，“H”时是保持模式。下面是输出电压。可以看出，在跟踪模式期间，输出端显现正弦波。当时钟变化，移为保持模式时，由于正反馈起怍用，输出电压在瞬间饱和。这个饱和的输出电压是比较结果。观察0. 5)u,S时的比较结果，可以看到由于输入电压比参考电压高，所以输出电压V OUT，为“H”。相反，变化到2.51uS时，由于输入电压比参考电压低，所以输出电压V OUT，变为“L”。这种变换动作正是人们所期待的。
    这个模拟中，比较电压并不是那么小。不过要是把InV那样微小的电压作为比较电压的话，进入保持模式后，能够看到输出电压暂时均衡（亚稳定）的情况。
