现在来确定示于图10.10的计时电压比G6B-2214P-5V较器电路的常数偏置电流J。和负载电阻值R，和R：，并通过模拟观察其动作。根据偏置电流Io决定晶体管的跨导g。并且由式(10.7)和式(10.10)决定时常数r（最大采样频率）。这里，由于没有与采样频率相对应的样品，所以适当地确定为Jo=lmA。
    由偏置电流j。和电阻R，和R。的值，决定Q。和Q。开关时的电位差。如像第2章讨论过的那样，差动对中，如果基极的电位差有18mV，就有2倍的电流比，所以在开关时建立100～200mV的电位差是妥当的。
    例如，当输入电压差为lOOmV时，输出电流比为
    2≈47倍    (10. 13)
    200mV时，输出电流比变为
    2zoo≈2212倍    (10.  14)
    这里，为了在一侧的输出挣开时建立200mV的电位差，令R，一R2一200fl,。基于与前面同样的理由，时钟信号给出200mV的方波，时钟频率是1MHz。
    时常数的确认
    还要搞清楚时常数r。在输出平衡的状态，由于流过．Q。和Qa的电流是偏置电流的一半，即0. 5mA，所以Q。和Q。的跨导g。是合成电阻正好是负值，起正反馈作用。

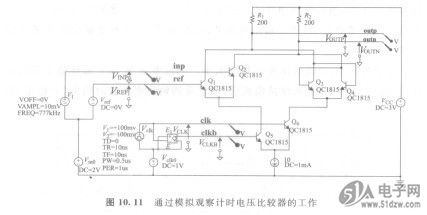

    连接在输出节点上的电容器C的电容量，可以通过对图10. 11的电路的模拟，进行偏置点的解析而得到。如果进行实际的解析，Q。或Q4的CBE是处于支配地位的，可以看出，其值是C=30pF。时常数r就是
    r=Rx C= 66Q×30pF=1.98ns    (10. 17)
