信号开关电路
发布时间:2013/6/2 12:20:53 访问次数:557

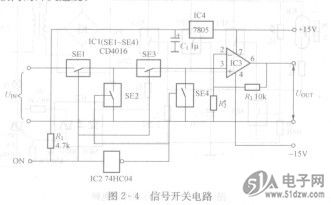

信号开关电路FAN7383M如图2-4所示。电路主要由CD4016四模拟开关集成电路构成，具有较高的开关速度。
电路的ON端为控制端，当ON端为低电平时，模拟开关SE1、SE3断开，而模拟开关SE2、SE4接通，这样SE1、SE3之间的电容产生的耦合就会被SE2、SE4分流，使信号可靠地隔离，信号在断开时迅速衰减，可大大提高切换信号的频率。
信号开关电路FAN7383M如图2-4所示。电路主要由CD4016四模拟开关集成电路构成，具有较高的开关速度。
电路的ON端为控制端，当ON端为低电平时，模拟开关SE1、SE3断开，而模拟开关SE2、SE4接通，这样SE1、SE3之间的电容产生的耦合就会被SE2、SE4分流，使信号可靠地隔离，信号在断开时迅速衰减，可大大提高切换信号的频率。
