模拟开关的工作EEVHB1E330P原理如下：
    当选通E和输入端A同为1时，则S2端为0，Sl端为1，这时VT1导通，VT2截止，输出端为1A=B，相当于输入端和输出端接通。
    当选通端E为1，而输入端为0时，则S2端为1，Sl端为O，这时VT1截止，VT2导通，输出端B为0，A=B，也相当于输入端和输出端接通。
    当选通端E为0时，若输入端A为1，则S2和Sl端均为O，这时VT1和VT2均为截止状态，电路输出呈高阻状态。
    当选通端E仍为0时，若输入端A也为O，则S2和Sl端也为O，这时VT1和VT2均为截止状态，电路输出也呈高阻状态。
    从上面的分析可以看出，只有当选通端E为高电平时，模拟开关才会被接通，此时可从A向B传送信息；当输入端A为低电平时，模拟开关关闭，停止传送信息。
    常用的CMOS模拟开关集成电路

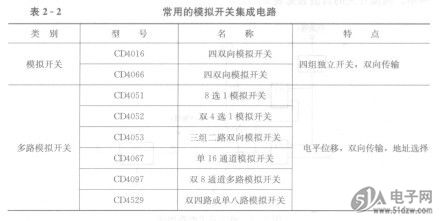

    常用的模拟开关集成电路的型号、名称、特点见表2-2。

    模拟开关应用电路
    CD4016四双向模拟开关应用电路举例
    JCD4016四双向模拟开关集成电路引脚排列
    CD4016四双向模拟开关集成电路引脚排列如图2-2所示。

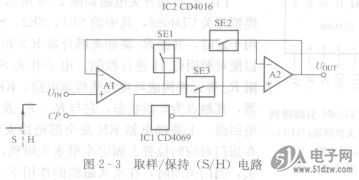

    取样／保持(S/H)电路如图2-3所示。CP为取样／保持脉冲，当CP为“0”时，模拟开关SE1断开，SE2、SE3闭合，运算放大器Al、A2串联构成大环路反馈电路，此时U OUT一UIN，电容C上充电电压为UIN，完成了取样阶段。当CP为“1”时，SE1闭合，vDD 2孕oooo呈蚕蚕量2C 3CVssSE2、SE3断开，运放Al构成电压跟随器，输出端和图2-2 CD4016引脚排列A2断开，使电容C无放电回路，UIN电压被保持在C 1c～4卜开关控制端；11/0～41／0-输入输出端；10/1～上，故U OUT一UIN，直到第二次取样。
