模拟开关集成电路
发布时间:2013/6/2 12:10:52 访问次数:1100

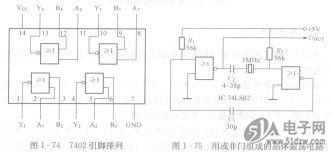

7402 2输入端四或非门D2431P集成电路引脚排列如图1 74所示。
用或非门组成的晶体振荡电路如图1- 75所示，电路中的Ri、Rz为偏压电阻，电路的输出频率为1MHz，它由晶体及电容C确定。
模拟开关的电路组成及工作原理.模拟开关是一种三稳态电路，它可以根据选通端的电平，决定输入端与输出端的状态。当选通端处在选通状态时，输出端的状态取决于输入端的状态；当选通端处于截止状态时，则不管输入端电平如何，输出端都呈高阻状态。

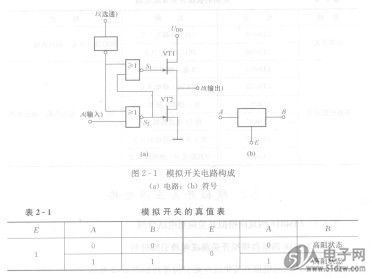

模拟开关电路是由两个或非门、一个非门及两个场效应管组成，如图2-1所示。模拟开关的真值表见表2-1。
7402 2输入端四或非门D2431P集成电路引脚排列如图1 74所示。
用或非门组成的晶体振荡电路如图1- 75所示，电路中的Ri、Rz为偏压电阻，电路的输出频率为1MHz，它由晶体及电容C确定。
模拟开关的电路组成及工作原理.模拟开关是一种三稳态电路，它可以根据选通端的电平，决定输入端与输出端的状态。当选通端处在选通状态时，输出端的状态取决于输入端的状态；当选通端处于截止状态时，则不管输入端电平如何，输出端都呈高阻状态。
模拟开关电路是由两个或非门、一个非门及两个场效应管组成，如图2-1所示。模拟开关的真值表见表2-1。
