开关三极管在电路中起开关作用，通常称DS4E-S-5V-1C-N137做开关晶体三极管。开关三极管工作在关闭和导通两种状态下，在关闭状态时，它工作在截止区，这时三个电极都只有很小的漏电流：当管子在导通状态时，它工作在饱和区，这时三极管上的电压降较小，流过的电流较大。为了尽量减小开关时间，开关三极管的电流放大系数要大，特征频率要高。开关三极管根据开关速度的不同，可分为中速管和高速管；根据功率大小不同，又可分为小功率开关管和大功率开关管。高速开关管的开关速度很快，有的可达毫微秒数量级。开关三极管除要求开关速度外，还要求其饱和压降要低，反向电流要小。小功率开关三极管主要用于电源电路、驱动电路以及开关电路等。大功率开关管主要用于开关电源电路，低频功率放大电路以及电压调整电路等。开关三极管有3AK系列锗开关管和3DK、3CK系列硅开关管。常用的开关三极管的主要参数如表5-10所示。

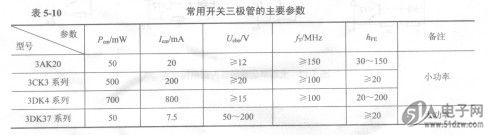

     表5-10    常用开关三极管的主要参数
