电流互感器用于将大电流变换BR2335为小电流，所以一次侧匝数少，二次侧匝数多。由于电流互感器是测量电流的，所以其一次侧应串接于被测线路中，二次侧与电流表和功率表的电流线圈等负载相串接使用时，电流互感器的一次绕组与待测电流的负相串联，二次绕组则与电流表串联成闭合回路。电流互感器电路如图3-36所示。

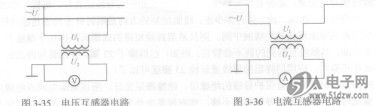

    图3-36  电流互感器电路
    由于电流表等负载的阻抗都很小，因此电流互感器的工作情况相当于副边短路运行的普通变压器，即/iNi +/2N2=/oNi，若忽略/oNi，则


   式中，行为电流互感器的变比；ni为变流比；且ni>l。电流互感器的二次侧额定电流通常设计成标准值SA，如30A/5A、75A/5A、100A/5A等不同型号的电流互感器。选用时，应使互感器的一次额定电流与被测电路的最大工作电流相一致。
    通过负载的电流等于所测电流和变压比倒数的乘积。
