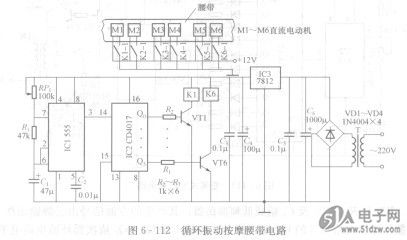

循环振动按摩腰带电路如图6-112所示。IC1为555时基AD8055ART电路，它组成多谐振动器。IC1③脚输出的方波信号作为计数脉冲加到IC2⑩脚。IC2为十进制计数／分配器CD4017．IC2在计数脉冲的作用下开始循环计数，其输出端Qo～ Q依次输出高电平，驱动VT1～VT6导通，相应的继电器Kl～K6依次动作，K1～K6的动合触点Kl 1～K6-1也依次闭合，接通的直流电机旋转，电机按圆周振动，从而达到循环振动按摩的目的。调整RPi可使循环频率发生变化。


    六个电机上均在电机轴上套一个偏心轮，然后将它放在一个大小的塑料盒中，这样每一个小电机就是一个振动按摩单元。把每个振动单元均匀地缝在腰带上便制成了循环振动按摩腰带。
