多芯电缆测试仪
发布时间:2013/5/9 21:24:39 访问次数:1090
多芯电缆测试仪可对10芯以内电缆的短路、断芯及RT8008-12PJ5线编号错乱等故障进行判断。

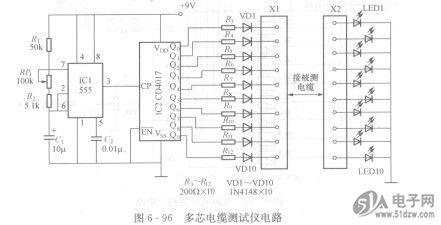

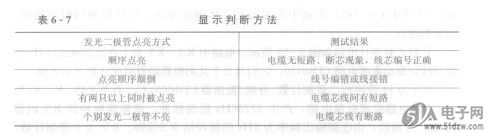

多芯电缆测试仪电路如图6-96所示。IC1为555时基电路，它与外围元件构成多谐振荡器，调节RP，可改变其振荡频率，振荡信号作为IC2的时钟脉冲使用。IC2为十进制计数／分配器CD4017，当从CP湍输入时钟信号时，它的输出端Qo～Q。便会依次出现高电平。检测时，将多芯电缆的两端分别接在插座Xl和X2上，并分别给以编号。当接通电源时，在IC2的Qo～Q9端输出高电平的作用下，插座X2上所接的发光二极管LEDI～LED10以不同的点亮方式显示出电缆的测试结束，详见表6-7。
多芯电缆测试仪可对10芯以内电缆的短路、断芯及RT8008-12PJ5线编号错乱等故障进行判断。
多芯电缆测试仪电路如图6-96所示。IC1为555时基电路，它与外围元件构成多谐振荡器，调节RP，可改变其振荡频率，振荡信号作为IC2的时钟脉冲使用。IC2为十进制计数／分配器CD4017，当从CP湍输入时钟信号时，它的输出端Qo～Q。便会依次出现高电平。检测时，将多芯电缆的两端分别接在插座Xl和X2上，并分别给以编号。当接通电源时，在IC2的Qo～Q9端输出高电平的作用下，插座X2上所接的发光二极管LEDI～LED10以不同的点亮方式显示出电缆的测试结束，详见表6-7。
