八路电压巡测仪用RT8008-12PB于多路电压的监测，电路采用数码管显示被测电路的序号。

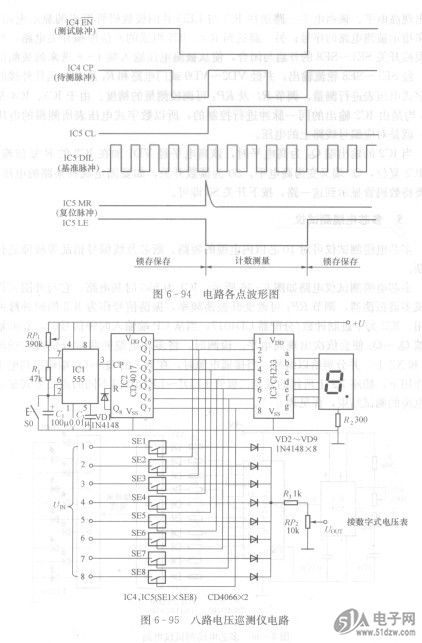

    八路电压巡测仪电路如图6-95所示。IC1组成多谐振荡器，用来控制巡回检测的速度，调节RPi可使每路的显示时间为lOs左右。IC2为十进制计数／分配器CD4017，当振荡器的脉冲信号输入IC2的CP端时，IC2的输出端便会依次出现高电平。该高电平一路送往IC3与LED共阴极数码管组成的显示电路，用来指示被测电路的序号；另一路送到IC4、IC5组成的八位模拟开关电路，控制模拟开关SE1～SE8的开启与闭合，使从被测电压输入端1～8送来的被测信号，经SE1～SE8轮流输出，并经VD2～VD9或门电路和R3及RPz送往外接的数字式电压表进行测量。调节R3及RP2可调校测量的精度。由于IC3、IC4及IC5均是由IC2输出的同一脉冲进行控制的，所以数字式电压表所测得的电压值，就是对应编号线路上的电压。


    当IC2的输出端Q8为高电平时，该高电平经VD1加在IC2的R复位端，使IC2复位，Qo端又变为高电平。SO为读数开关，如要固定观察某路的电压，只要待数码管显示到这一路，按下开关SO即可。
