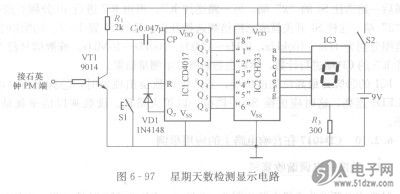

星期天数检测显示电AD8009ART-REEL7路如图6-97所示。IC1为十进制计数／分配器CD4017，IC2是电视机频道显示专用集成电路CH233，它可以直接驱动LED数码管IC3。电路中的时控信号取自石英电子钟的PM端，每到晚间“O”时，该端便会输出一个转换脉冲。这个脉冲经VTI放大后输入给IC1的CP端，每输入一个脉冲，IC1的QO～Q，输出端的高电平便会移位。例如，原Q0为高电平，输入一个脉冲后，则Qi为高电平，其余输出端均为低电平。由于Qi端与IC2的“1”端相连，当IC2的1端为高电平时，IC2的输出笔划码使数码管显示“1”。依次类推，在每天时钟的作用下，数码管便会依次显示“2”～“6”。当IC1的Q7端显示“8”，这个“8”可视为“日”，以表示为星期天。就这样，石英钟每天从0时发出一个脉冲信号，LED数码管则每周作7次循环显示，起到了星期天数检测及显示的作用。Sl力设定开关，按动它可以设定初始值。
