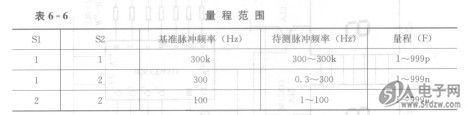

待测脉冲通过IC4控制IC5对基RT1P144M准脉冲计数。由于待测脉冲的周期与CX的容量成正比，因此选择适当的基准电容Cl和C2，便会使计数器所记的数值为待测电容的容量。另外，改变量程选择开关Sl及S2的位置，可得到不同的量程范围，详见表6-6。
    IC5为三位BCD码计数器MC14533B，它采用动态显示方式，在DSi～DS3的控制下，使三个数码管IC7～IC9作扫描显示。IC6为BCD--七段锁存／译码／驱动器CD4511，它将IC5输出的BCD码译为七段笔划码，驱动3位七段共阴极数码管，将检测结果显示出来。


    下面简述电路的工作过程：IC1的第⑨脚产生的测试脉冲上升沿触发D触发器IC2翻转，IC2的Q端变为低电平，该低电平加在IC4十进制计数器的EN端，使IC4允许待测脉冲输入。当IC3输出的第一个待测脉冲上升沿到来时，IC4的输出端Qo由高电平变为低电平，输出端Qi由低电平变为高电平，使IC5由锁存状态变为计数状态，与此同时，C6、R，，产生的尖脉冲使IC5在瞬间被清零。在IC4的Qi端输出高电平期间，IC1产生的基准脉冲输入IC5的DIS端，IC5对输入的基准脉冲开始计数。当IC3输出的第二个待测脉冲上升沿到来时，IC4的Qi端变为低电平，Q2端变为高电平，并加在IC4的R复位端，使IC4复位，同时，又使IC5停止计数返回锁存状态，保持被测数据。同时，通过IC2的Q输出端置“1”，又使IC4禁止待测脉冲输入。直到下一个测试脉冲到来时，电路又开始下一次的测试。
