摩托车闪光尾灯由红RN5VL27AA-TR绿灯交叉组成，发光时，红灯从中间向两边往返点亮而绿灯则从两边向中间跳跃式点亮。正常行驶时，红绿灯按编程顺序流动发光。刹车时，所有绿灯熄灭，而所有红灯点亮。

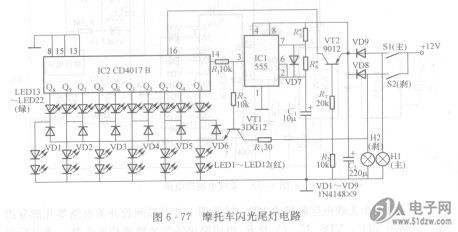

    摩托车闪光尾灯电路如图6 - 77所示。IC1为555时基电路，它构成时钟发生器，向IC2提供秒脉冲。IC2为十进制计数／分配器CD4017B，其中10个输出端Qo～Q。经编排后，使发光二极管产生移动发光的效果。


    夜晚行车时，主灯开关Sl闭合，+12V电源使VD9导通，VD8由于反向偏置而截止，VT1因无集电极电压而截止，使VD1～VD6也处于截止状态。此时，VT2正向导通，向IC2提供工作电压，在IC1时钟脉冲作用下，IC2的QD～Q9输出端依次出现高电平，依次点亮相对应的发光二极管，按设计安排的顺序流动发光。若关断Sl，则闪光电路立即停止工作。
    当刹车畸，刹车开关S2接通，此时，VD8导通，VT2基极为高电平而截止，IC2因失电而停止工作，绿色发光二极管LED13～LED22停止工作，只作为隔离二极管使用。IC1产生的时钟脉冲控制VD1的导通与截止，通过VD1～VD6，使红色发光二极管LED6～LED12同时闪烁发光，产生刹车警示信号。
    白天行车时，主灯开关Sl关闭，闪光电路不工作，但在刹车时仍产生红色闪烁发光信号。
