闪光灯控制电路除能使信号的闪烁US2881LSO频率可以调节外，还可以设定多个闪光时间，且反复循环工作，它可以用于许多场合。

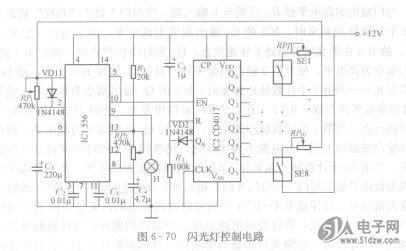

    闪光灯控制电路如图6- 70所示。接通电源瞬间，由C5、Rs组成的微分电路产生一个正脉冲使IC2复位，此时IC2仅Q6输出端为高电平，其余Qi～Q8输出端均为低电平。IC2Qo端输出的高电平加在模拟开关SE1的控制极，使SE1
闭合，于是电源通过RPi、VD1对Cl充电，此时，双时基电路IC1中的第一个肘基电路的输出端为高电平，该高电平加至IC1中第二时基电路的复位端第⑩脚，使由Ri、C4及第二个时基电路组成的多谐振荡器起振，其输出端⑨脚输出的脉冲信号驱动信号灯H闪烁发光，调节RPi可以改变信号灯H的闪烁频率。当Cl上的电压充电到鲁VCC时，IC1的第一个时基电路内部触发器复位，内部放电管导通，Cl经RPi及放电管放电，IC1的第⑤脚由高电平变为低电平，使IC1的第二个时基电路组成的多谐振荡器停振，第一次闪光结束，信号灯H熄灭。与此同时，IC1的第⑤脚输出的下降沿信号加至IC2的EN端，使其计数，IC2的Q0端变为低平，而Qi端变为高电平，使模拟开关SE2闭合，于是电源电路又通过RP4、VD1向已复位的IC1的第一个时基电路中的Cl充电，进行第二次闪光……，当第八次闪光结束时，电路又开始新的循环。
    图6 - 70闪光灯控制电路


    调节与模拟开关串接的电位器RP3～RPio可改变每次闪光的时间。调节RPi，可改变闪光的间隔时间。
