节日彩灯控制电路如图6-69所示。电路中的IC1为十进UPG74TA制计数／分配器CD4017B，IC2是六施密特触发器CD4584B，IC3为二输入端与门CD4081B。

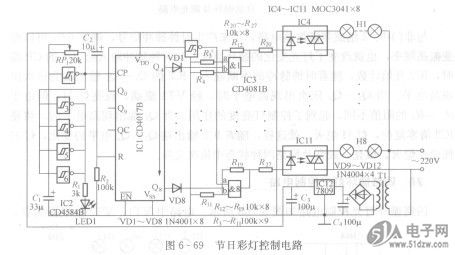

    图6 - 69节日彩灯控制电路
    由触发器1、RP，及Cl组成一个频率可调的超低频振荡器，其输出信号作为IC1计数器的时钟脉冲。触发器3～6的输入、输出端并联在一起，用做LED1的驱动电路。LED1为超低频振荡器的输出指示。在IC1的Qi～Q8输出端分别VD1～VD8接至与门1～与门8的b输入端上，而iclQo输出端接在触发器2的输入端，而触发器2的输出端接在与门1～与门8的a输入端上，这样便可由触发器2的输幽端电位控制与门1～与门8适时“复位”。与门1～与门8的输出端分别经限流电阻接至光耦合器发光二极管的正极，而其负极则接在电源的负端。这样便可由与门1～与门8的输出端电位分别控制相应的光耦合器IC4～IC11的导通或截止，而IC4～IC11则直接控制着小白炽灯串成的彩灯H1～H8的亮灭。


    接在与门输出端和输入端口的R12～R19，这样，就使与门1～与门8变成了一经触发即可被锁定在输出为高电平的触发器。电路加电的瞬间，由于C2和Rz的作用，IC1被自动复位，使其Qi～Q8输出端均为低电平，Qo端为高电平，经触发器2反相后为低电平加在与门1～与门8的a输入端，使与门1～与门8输出均为低电平，故此时IC4～IC11均不工作，H1～H8彩灯串均不亮。
    当超低频振荡器输出第1个计数脉冲时，IC1的Qo输出端为低电平，经触发器2反相后变为高电平加在与门1～与门8的a输入端，为它们受控输出高电平做好准备。此时IC1的Qi输出端变为高电平，与门1输出高电平，驱动IC4中的发光二极管发光，使其内部的双向晶闸管导通，则H彩灯串发光。与此同时，与门输出的高电平经R12反馈至b输入端，使与门1处于“自保”状态。当第2个计数脉冲到来时，IC1的Qi输出端变为低电平，由于与门1已经“自保”，故IC4中的晶闸管仍处于导通状态，Hl彩灯串仍然点亮。此时IC1的Q2输出端变为高电平，使与门2输出高电平并“自保”，这样IC5工作，使H2彩灯串发光……当第8个计数脉冲到来时，IC1的Q8输出端变为高电平，使与门8输出高电平并自保，IC11工作，使H8形灯串发光。此时H1～H8彩灯串已全部被点亮。当第9个计数脉冲到来时，IC1的Q9输出端变为高电平，因电路中该输出端悬空不用，故电路不发生变化，仍维持8个彩灯串同时点亮的状态不变。当第10个计数脉冲到来时，iCiQo输出端变为高电平，经触发器2反相后成为低电平加至与门1～与门8的a输入端，使它们同时“复位”，各输出端均变为低电平，故导致IC4～IC11中的双向晶闸管也同时截止，使H1～H8彩灯串同时熄灭，至此，彩灯控制电路完成一个周期的循环。当计数脉冲再次到来触发IC1计数时，电路又开始新的周期并一照此循环下去。各灯串循环点亮的速度可通过调节RPi来改变。
