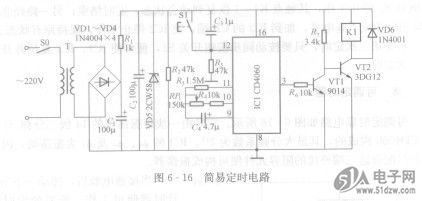

简易定时电路如图6 -16所示，它主要由一片14位二进MIC5209YM TR制串行计数／分频器组成。IC1内部电路与外围元件R4、R3、RPi及C4组成RC振荡电路，当R4+RP1》lkC2、C4≥1000PF、Rs≈lO(R4 +RPi)时，振荡器的振荡频率可由下式确定。
    当振荡信号在IC1内部经14级二分频后，在IC1的③脚输出经8192(214-1)次分频信号，也就是说，若振荡周期为T，利用IC1的③脚输出作延时，则延时时间可达8192T，调节RPi可使T变化，也就起到了调节定时时间的目的。


    开机时，电容C3使IC1清零，随后IC1便开始计时，经过819 2T时间后，IC1③脚输出高电平脉冲信号，使VT1导通，VT2截止，此时继电器Kl因失电而停止工作，其触点起到了定时控制的作用。
  电路中的Sl为复位开关，若要中途停止定时，只要按动一下S，则IC1便会复位，计数器便又重新开始计时。电阻R2为C。提供放电回路。
