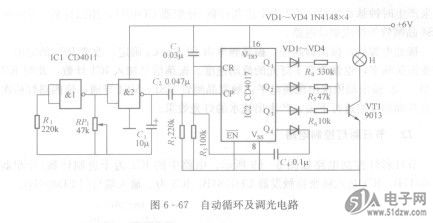

自动循坏及调光电路如图6-67所示。这种电路可UPG2214TB使灯能在熄灭、微亮、较亮及最亮的四种状态中不断地循环工作。


    与非门1、2组成多谐振荡电路，用来产生时钟脉冲信号，调节RPi可以改变振荡频率，也就改变了灯光变化的循环速度。当时钟脉冲输入给IC2的CP端时，IC2开始计数，随着时钟脉冲的不断输入，IC2的Qi～Q4输出端会依次出现高电平。当Qi～Q3依次出现高电平时，经VT1驱动，点亮灯H，但由于R4～R6的阻值不同，起到了控制灯亮度的作用。当Q4端出现高电平时，将使IC2清零复位，灯H熄灭。就这样，随着IC2输出端Qi～Q4电平的变化，灯H便会在熄灭、微亮、较亮及最亮四种状态中依次变换。
