程控充电器
发布时间:2013/5/7 19:36:30 访问次数:737
镍镉电池在大电流充电时会出现NCP15XW682J03RC电极极化现象,如果在充电过程中,采用大电流充电后立即放电,则会消除这种现象,从而提高充电效率。在充电过程中,也要防止电池过充电现象的发生,要在电池充满电时及时停止充电,以防电池发热损坏。
采用可编程充电器可解决上述问题。程控充电器电路如图6 - 36所示。电路由电源电路、CD4017组成的充电驱动电路及充放电电路等组成。

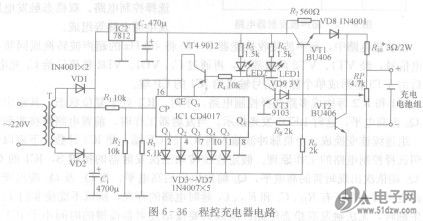

图6 36程控充电器电路
当在IC1的CP端加入频率为50Hz的信号时,IC1的Qo~Q9端依次出现高电平。当Q0~Qs端出现高电平时,半导体管VT1导通,对电池组进行充电;当Q6端出现高电平时,VT2导通并使电池组放电;当Q(,端出现高电平时,VT3、VT4对电池组进行充电电压检测。当电池组充足电时,VT3导通,发光二极管LED2点亮,指示电池组已充足电,同时,VT4也导通,IC1脉冲输入端被禁止,IC1的Q9端将保持高电平不变,仅由R,提供涓流充电。如果电池组未充足电,则VT3、VT4不会导通,而IC2可继续工作。
调节R9的阻值,可改变充电电流的大小,但最大充电电流为1A。调节RP的阻值,可在充足电时保证I.ED2正常发兆。
镍镉电池在大电流充电时会出现NCP15XW682J03RC电极极化现象,如果在充电过程中,采用大电流充电后立即放电,则会消除这种现象,从而提高充电效率。在充电过程中,也要防止电池过充电现象的发生,要在电池充满电时及时停止充电,以防电池发热损坏。
采用可编程充电器可解决上述问题。程控充电器电路如图6 - 36所示。电路由电源电路、CD4017组成的充电驱动电路及充放电电路等组成。
图6 36程控充电器电路
当在IC1的CP端加入频率为50Hz的信号时,IC1的Qo~Q9端依次出现高电平。当Q0~Qs端出现高电平时,半导体管VT1导通,对电池组进行充电;当Q6端出现高电平时,VT2导通并使电池组放电;当Q(,端出现高电平时,VT3、VT4对电池组进行充电电压检测。当电池组充足电时,VT3导通,发光二极管LED2点亮,指示电池组已充足电,同时,VT4也导通,IC1脉冲输入端被禁止,IC1的Q9端将保持高电平不变,仅由R,提供涓流充电。如果电池组未充足电,则VT3、VT4不会导通,而IC2可继续工作。
调节R9的阻值,可改变充电电流的大小,但最大充电电流为1A。调节RP的阻值,可在充足电时保证I.ED2正常发兆。
