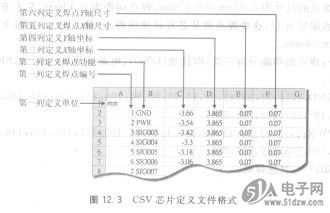

若要在Excel里建构24LC512-I/P芯片定义文件，其格式如图12.3所示。
    首先在第一行里定义所要采用的单位，第一列为焊点编号、第二列为焊点功能名称、第三列为焊点的X轴坐标、第四列为焊点的y轴坐标、第五列为焊点的X轴尺寸、第六列为焊点的y轴尺寸。完成编辑后，存盘时，必须指定文件类型为“CSV（逗号分隔）”。


    若要使用记事本之类的文字编辑器来编辑CSV芯片定义文件，同样是在第一行定义所要采用的单位，其余各行将以逗号作为分隔字段的记号，如图12.4所示。最后，以文件／另存新文件命令存盘，文件类型为“所有文件”、文件名必须附上“．csv”扩展文件名。
    准备好CSV芯片定义文件后，打开PADS Layout程序，再启动File/New命令，屏幕出现如图12.5所示的设定起始文件对话框。
    选择PBGAtutorial. stp选项，再按EjF]钮关闭此对话框。紧接着，按钮打开BGA工具栏，如图12.6所示。
     图12.6  BGA工具栏


    接下来就可开始建构芯片了！按图i钮打开新建芯片(Create Die)对话框，如图12.7所示。
