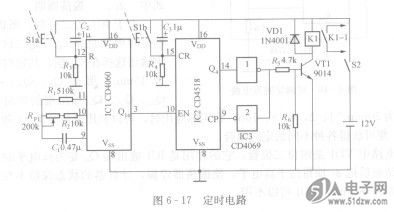

定时电路如图6-17所示。它主要由14位串行二MIC5219-3.3YM5 TR进制计数／分频／振荡器CD4060、双BCD加法计数器CD4518及六非门CD4069构成，定时电路的定时时间可调，最长定时时间可达loh以上。


    当电源接通时，开机信号经C1、R，和C2、R4微分电路使IC1、IC2清零，此时IC2的Q4端输出低电平，经非门1反相成高电平，该高电平驱动继电器Kl工作，其触点Kl-l闭合，提供定时开始信号。电源接通后，IC1外围元件Ri、R。、RP．及C，组成振荡电路开始振荡，并在IC1内部进行14级二分频。振荡的周期T=2.2(R。+RP，)C．，调节RP，可改变振荡周期。振荡脉冲信号经IC1内部分频后，由Q14输出脉冲信号并加到IC2的EN端，经IC2再分频后，从IC2的Q4端输出高电平信号，该高电平信号经非门1反相后，一路使VT1截止，继电器Ki停止工作，其触点Kl-l恢复到动合状态，定时结束；另一路经非门2反相后变成了高电平，加到IC2的CP端，使IC2停止工作，保持原有状态。
    若要第二次定时，只要按动同步按钮开关Sl，便可使IC1、IC2复位并开始第二次定时。
