0～16h无级定时器电路如图6-7所示。电路C1PDB2516由定时电路工、Ⅱ及驱动电路组成。定时电路I和定时电路Ⅱ的结构与工作原理十分相近，它们都由一块555时基电路和两块十二位进制计数／分配器CD4040组成，其中555电路工作在多谐振荡状态。对于IC1其振荡周期T一0.7(R1+2R2)C1≈3.42×lOs。经IC2、IC3分频后，从IC3的Q12端输出周期长达16h的时控信号，而其Qii、Qio、Q9的时控信号周期分别为8、4、2时。也就是说，Q9～Q12每1、2、4、8h就改变一次状态，利用S2～S5对Q9～Q12的输出进行各种组合，共能获得o、1、2、…、15h共16种时控信号。对于IC4，其振荡周期T2—0.7(Rs +2R6)C3，当Rs>2R6时T2≈1.4R6 C3，调节R6，可使瓦在0～4. 29×10_4s内变化。该信号经IC5、IC6分频后，从IC6的Q12端输出周期为0～120min的时控信号，即定时器Ⅱ的定时选择范围为0～60min。

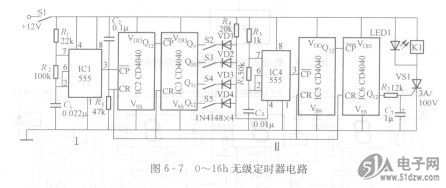

    图6 -7 0～16h无级定时器电路
    接通开关Sl后，所有计数器在C2、R3微分电路的作用下自动清零，随后IC2、IC3对IC1输出的信号进行分频，到了设定的小时数后，IC3相应的Q端均转为商电平，此时VD1～VD4截止，此时IC4的④脚获得高电平，IC4开始输出振荡信号，经IC5、IC6分频达到预定的分钟数后，IC6的Q端输出高电平，使晶闸管VS1受触发而导通，继电器Kl得电吸合。其触点控制负载工作。与此同时LED1被点亮。电容C4是为防止VS1误触发而设置的。
