数显式倒计时时控开关
    该计时开关用数字显示，并进行逆计时，当计时显示为“O”时，控制器会自动切C1PDB3516断使用电器的电源。定时器的定时时间为1～999min。

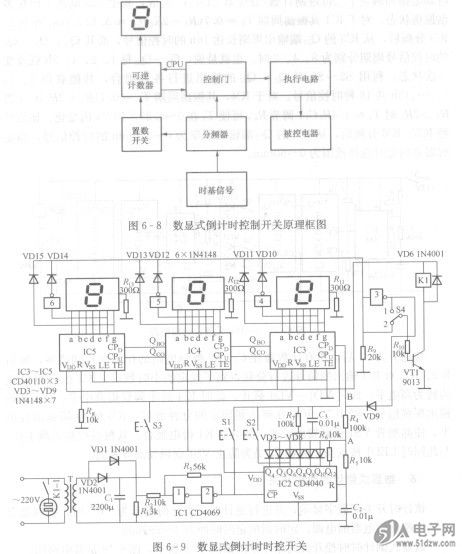

    数显式倒计时时控开关的原理框图如图6-8所示，图6-9是其电路图。
    电路中的Ri～R.3及非门1、2组成时基信号产生电路。电源变压器输出的交流电压经VD1半波整流后，在Ri上产生50Hz的脉冲信号。该信号经非门1、
2组成的施密特触发器整形后，由非门2输出50Hz的方波信号，供分频器作时钟信号。
    分频器由12级二进制计数器IC2CD4040组成。IC2的12位输出端分别为Q1、Q2、…、Q3。把二进制计数器作为分频系数为M的分频器，就要求计数器在计满M个脉冲时输出一个脉冲，而这个脉冲还要把各级计数器再次清零，以便重新计数。
