定时时间由开关Sl-lR．或R。以确定两C1PDB174N16种充电时间。Sl-l及Sl-2为联动开关。定时15h为慢充；定时5h为快充。具体充电电流视被充电电池型号而定，见表6 -1所示。对应不同的定时时间，IC1⑤脚输出的脉冲频率不同，使LED2闪亮的频率也不同。定时15h时，LED2闪亮的速度较慢；定时5h时，IED2闪亮的速度较快。

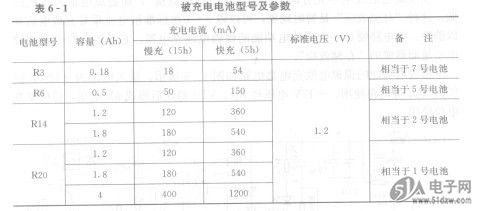

    表6-1    被充电电池型号及参数


    当定时结束后，IC2⑩脚输出高电平，迫使VD7、VD8截止导致恒流源停止工作。同时该高电平一路经VD3加至IC1昀内部振荡器输入端⑥脚，迫使振荡器停振，使定时器停止计时；另一路经VD4、R6加至LED2，使其始终点亮，以表示定时结束。
    S2为放电开关，若需对电池放电，按下S2，此时IC3b的同相输入端经尺，s与电池正端相连，若电池有剩余电量，则IC3b输出高电平，点亮LED3，表示开始放电。与此同时VT2导通，继电器Kl吸合，其触点Kl-l动作，充电电池经R．，放电，同时池电压经R1、R2供给IC3b同相输入端电位，完成电路自锁，使继电器Kl不会释放。当电池放电至某一电压时，IC3b输出低电平，使LED3熄灭，继电器释放，使放电过程结束而进入充电状态。
