当镍镉电池放电C1PDB122N16不充分时，便会出现“存储效应”，而造成电池容量的降低。这种“存储效应”是暂时现象，可以以3～4次标准制电流重复充放电后加以消除。该电路便是一个带放电功能的镍镉电池充电器，它可以消除电池因放电不足而形成的“存储效应”。
    带放电功能的镍镉电池充电器电路如图6-6所示。输入电源为+12V，供IC1、IC2等电路使用。+12V电压经R：。、VD1稳压后形成9V电压，供做基准电位使用。

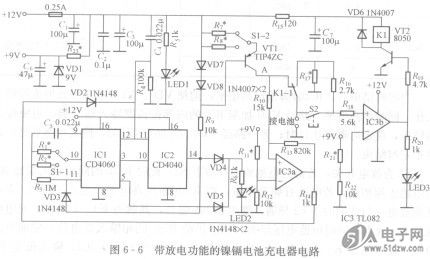

    图6-6带放电功能的镍镉电池充电器电路
    VT1及VD7、VD8等组成恒流电路，白开关Sl-2选择R，或R。改变充电电流，从而达到快充或慢充的目的。IC1、IC2及其外围元件构成计数式定时器。电源接通后，C3、R4组成的复位电路迫使IC1、IC2清零，IC2⑩脚为低电平，恒流源工作。A点呈高电平。IC3a的同相输入端电位大于反相输入端上的基准电位，IC3a输出低电平，使IC1、IC2的复位端为低电平，定时器开始工作，电路进入充电过程。此时IC1⑤脚输出的脉冲经VD5及R6使LED2闪亮，表示充电开始。
