十六通道红外遥控电路由红外遥控发射器及红外B028遥控接收器两大部分组成。

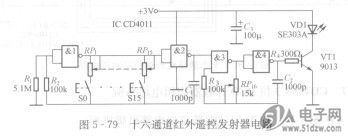

    十六通道红外遥控发射器电路如图5 - 79所示。与非门1、2组成音频振荡器，分别按下按键开关SO～S15时，产生的对应频率为fo～fis与非门3、4组成40kHz的载频振荡器，由与非门1、2形成的音频振荡信号对其进行调制，调制信号经VT1放大后驱动红外发射二极管VD1向外发射红外光脉冲信号。不按SO～S15时，Ri使与非门1的输入端为低电平，两个振荡器全停振。图5 - 79十六通道红外遥控发射器电路

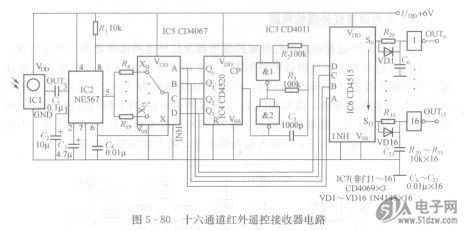

    十六通道红外遥控接收器电路如图5 - 80所示。IC1为红外接收头，IC1将到的调制信号经放大、解调后输出音频信号，该音频信号经C，送往IC2的③脚。IC2与R。～R19及C4严生16种本振频率厂：～厂rl。，与发射器产生的／j～厂，s相对应。当IC2的本振频率与③脚输入的频率相同时，其⑧脚输出低电平。在接收器来收到红外信号时，IC2的⑧脚为高电平，与非门1、2组成的振荡器工作，输出约4kHz的振荡信号并送人IC4计数器的时钟端CP，使IC4作加法计数，其输出端Q3～Qo从0000到1111不断循环。IC4Q3～Qo的输出加至4～16线译码器IC6上，使其So～S15的输出端依次轮流输出低电平。由于在So～S15端加有RC积分网络，故十六个输出端OUTo～OUTis均保持低电平。


    当按下发射器中的某个按键开关（以SO为例），发射器发出的信号频率为fo，与本振频率厂：相同，当IC4的计数扫描为Q3～Qo—oooo时，IC2的本振频率厂：被选通。此时，IC2⑧脚输出低电平，使与非门1、2组成的振荡器停振，IC4的输出将停留在“0000”状态，将IC2锁定在上；同时，IC4的Q3～Qo输出经IC6译码后，使So端持续输出低电平，经Rzo、C6积分网络及非门1反相后，从OUTo端输出持续的高电平。该高电平可用来控制被控电路。释放发射器的发射按键SO后，OUTo端的高电平将随之变为低电平。同理，若按下其余的发射按键开关S1～S15中的某一个，对应的OUTi～OUTis输出端，也将会输出一个正脉冲控制信号。
