三位数字电容表
发布时间:2013/5/5 15:18:25 访问次数:1055

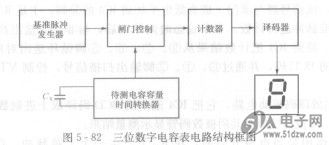

三位数字电容表的电路结构如图5 - 82所示,它主要由基准脉冲发生器、待测电容容量时间转换器、闸门控制器、计数器、译码器及显示器等组成。
基准脉冲发生器用来产生标准的计数脉冲。待测电容容量时间转换器是把待测电容的容量转换咸与其容量成正比的单稳态时间£a。在“时间内,计数脉冲通过闸门被送往计数器计数,计数的多少直接反映出被测电容的容量。
图5 - 82三位数字电容表电路结构框图

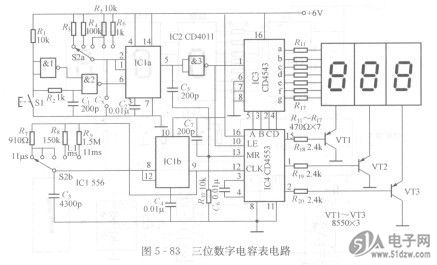

三位数字电容表电路如图5 - 83所示。IC1为双时基电路556,其中的ICla与IC2组成电容容量时间转换电路,它实际上是一个单稳态电路,R3~R6及待测电容Cx为单稳定时元件,单稳时间td=l.l (R3~R6) Cx。IClb与R7~R9、C3等组成一个无稳态多谐振荡器,周期为11)u,S和llms的三种基准脉冲信号。当计数值N知道后,N.T= td,由于td与被测电容Cx有关,相应地也就知道了电容的容量。
图5 - 83三位数字电容表电路
IC4、与非门3、C5、C6及Ri。构成了闸门控制器和计数器。IC4为三位数BCD计数器CD4553,其⑥脚为计数脉冲输入端;⑩脚I。E端为计数使能端,该端为低电平时,计数器计数;⑩脚MR端为复位清零端,脉冲上升沿有效。
当按动一下按钮开关Sl,IC4的⑩脚便会得到一个上跳的脉冲,使IC4清零,与此同时,与非门2产生一个负向窄脉冲触ICla,使其⑤脚输出一单稳高电平信号,该信号经与非门3成为低电平加到IC4的⑩脚,于是IC4对其⑥脚输入的基准脉冲进行计数。当单稳态时间结束后,与非门3输出高电平,IC4停止计数。最终IC4把计数结果从⑨、⑦、⑥、⑤脚循环送出对应个位、十位、百位的BCD码,并通过⑩、①、②脚输出扫描信号,控制VT1~VT3轮流导通。
IC3组成译码驱动电路,它把IC4送来的BCD码译成十进制数字笔划码,经R11~Ru限流直接驱动共阴极数码管显示测量结果。
C7的作用是当电源开启时,在Ri。上产生一个上跳脉冲,自动对计数清零。
三位数字电容表的电路结构如图5 - 82所示,它主要由基准脉冲发生器、待测电容容量时间转换器、闸门控制器、计数器、译码器及显示器等组成。
基准脉冲发生器用来产生标准的计数脉冲。待测电容容量时间转换器是把待测电容的容量转换咸与其容量成正比的单稳态时间£a。在“时间内,计数脉冲通过闸门被送往计数器计数,计数的多少直接反映出被测电容的容量。
图5 - 82三位数字电容表电路结构框图
三位数字电容表电路如图5 - 83所示。IC1为双时基电路556,其中的ICla与IC2组成电容容量时间转换电路,它实际上是一个单稳态电路,R3~R6及待测电容Cx为单稳定时元件,单稳时间td=l.l (R3~R6) Cx。IClb与R7~R9、C3等组成一个无稳态多谐振荡器,周期为11)u,S和llms的三种基准脉冲信号。当计数值N知道后,N.T= td,由于td与被测电容Cx有关,相应地也就知道了电容的容量。
图5 - 83三位数字电容表电路
IC4、与非门3、C5、C6及Ri。构成了闸门控制器和计数器。IC4为三位数BCD计数器CD4553,其⑥脚为计数脉冲输入端;⑩脚I。E端为计数使能端,该端为低电平时,计数器计数;⑩脚MR端为复位清零端,脉冲上升沿有效。
当按动一下按钮开关Sl,IC4的⑩脚便会得到一个上跳的脉冲,使IC4清零,与此同时,与非门2产生一个负向窄脉冲触ICla,使其⑤脚输出一单稳高电平信号,该信号经与非门3成为低电平加到IC4的⑩脚,于是IC4对其⑥脚输入的基准脉冲进行计数。当单稳态时间结束后,与非门3输出高电平,IC4停止计数。最终IC4把计数结果从⑨、⑦、⑥、⑤脚循环送出对应个位、十位、百位的BCD码,并通过⑩、①、②脚输出扫描信号,控制VT1~VT3轮流导通。
IC3组成译码驱动电路,它把IC4送来的BCD码译成十进制数字笔划码,经R11~Ru限流直接驱动共阴极数码管显示测量结果。
C7的作用是当电源开启时,在Ri。上产生一个上跳脉冲,自动对计数清零。
