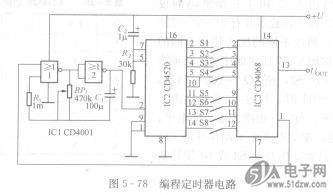

编程定时器电路如图5-78所示。这是一种通过B001开关的通断来实现编程的定时电路，它的定时时间范围是1～255min。
    IC1的或非门1、2组成振荡器，并受控制信号的控制，其振荡周期T=2.2RPlC，，调节RP，（其阻值为RPi）可使振荡周期为Imin。IC3是一块8输入端与非门／与门集成电路CD4068，这里的与非关系从IC3的第③脚输出；与门关系从IC3的第①脚输出。IC2是一块双二进制加法计数器，电路中把IC2内部的两组计数器进行级联，即IC2的lQ4的输出做EN2的时钟脉冲，使IC2构成一个八位二进制计数器，可实现八级二分频的功能，分别从IC2的②～⑤脚及⑥～⑩脚输出。八个输出端的脉冲同期为2n (min)，n代表1～8的变化，即周期分为2、4、8、…、256 (min)。定时编程时，通过开关Sl～S8的组合连接，即可实现可编程定时。例如，我们要设定定时时间为18min，则只要将开关S2和S3接通，其余开关断升，就可以实现编程定时18min的要求。


   当接通电源时，电源对IC2清零，IC3的第⑩脚输出高电平，可作为定时开始的驱动信号，同时IC3的第①脚输出低电平，作为振荡器的控制信号，使其振荡。当到达设定的时间时，IC3⑩脚变为低电平，送出定时结束信号；同时，IC3①脚变为高电平，控制振荡器停振并维持这一状态。若需第二次定时，只要给电路再次供电即可。
