由ICL7106构成的直流数字HD74ALVCH16244TELTEL式电压表如图5- 44所示。该电压表若配用其他检测电路可组成各种数字式测量仪表。电路中的R，、Cl组成时钟振荡器RC网络，产生时钟信号，其频率为40kHz。R。、RP，和R3组成电阻分压器，分压后形成lOOmV基准电压加于③脚，以保证电路的基本量程为200mV。R4、C3为模拟信号输入端的高频滤波网络。C2为基准电容，C4为自动调零电容。Rs和C5分别为积分电阻和积分电容。

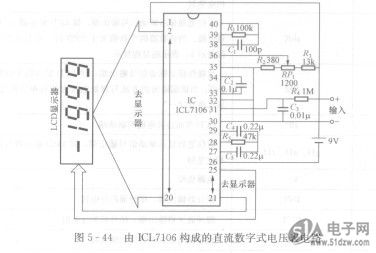

   图5 - 44  由ICL7106构成的直流数字式电压表电路
   ICL7135 4{位A/D转换器应用电路
    ICL7135 4{位AlD转换器集成电路的特性及引脚排列
    ICL7135是一种专用于4去位数字式仪表的双斜积分式单片A/D转换器。它采用大规模集成电路，功能较为齐全，其主要特点是：
    (1)输入阻抗甚高，可达l09Q以上，对被测电路几乎没有任何影响。
    (2)最大显示值为±19999个计数(满度电压为2V)，精度为±1个数。
    (3)有自动校零电路保证，输入为零时，读数显示为O。


    (4)只要单一的基准电压。
    (5)具有精确的差分输入电路。
    (6)可自动判别信号的极性，保证零读数附近检测极性准确。
    (7)具有超压、欠压输出信号，可用于自动量程控制或直观显示量程状态。
    (8)全部输出信号与TTL逻辑电平兼容。
    (9)采用LCD码扫描输出，可简化电路结构。
    (10)设有6个I/O辅助接口，可与设右通用异步收发机(UART)的微处理机或其他复杂的数控电路接口。
    (11)可与国产CH7135、5G7135等集成电路互换使用。
    ICL7135主要用于I．ED显示的数字检测仪表及CPU接口的数据采集系统，也可用于LCD显示的数字式电压表或数据传送系统。
    ICL7135采用28脚DIP形式封装，其引脚排列如图5 - 45所示，各引脚功能见表5-20。
