TM701/TM702典型应用电路

发布时间:2013/5/2 20:29:36 访问次数:1003

    TM701/TM702典型应用电路
    采用TM701/TM702组成的红外CX0603MRX7R7BB563遥控典型电路如图4 36及图4- 37所示。它由红外编码发射电路及红外接收、译码及控制电路两部分组成。

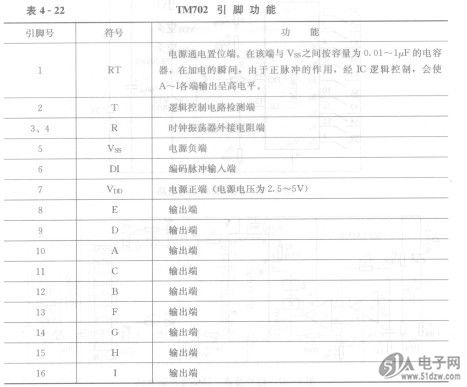

    表4 - 22TM702引脚功能
    图4- 36为红外编码发射电路,它是以控制数据编码器TM701为核心组成的电路。RPi为IC外部所接的振荡电阻,调节RPi使时钟振荡频率为30kHz。S1~S9为指令信号编码开关,当按下Sl~S9时,就可编出相应的编码信号,并由IC的⑩脚向外输出。输出的指令信号经R2加至由VT1、VT2组成的达林顿放大电路,驱动VD1、VD2发出红外编码指令信号。与此同时,IC的⑥脚外接的LED发光二极管会同步点亮发光,以示电路处于发射状态。


    红外接收、译码及控制电路如图4 - 37所示。它主耍由光电转换电路、两级直接耦合放大电路、译码电路、控制电路及交流降压整流电路等构成。

    TM701/TM702典型应用电路
    采用TM701/TM702组成的红外CX0603MRX7R7BB563遥控典型电路如图4 36及图4- 37所示。它由红外编码发射电路及红外接收、译码及控制电路两部分组成。
    表4 - 22TM702引脚功能
    图4- 36为红外编码发射电路,它是以控制数据编码器TM701为核心组成的电路。RPi为IC外部所接的振荡电阻,调节RPi使时钟振荡频率为30kHz。S1~S9为指令信号编码开关,当按下Sl~S9时,就可编出相应的编码信号,并由IC的⑩脚向外输出。输出的指令信号经R2加至由VT1、VT2组成的达林顿放大电路,驱动VD1、VD2发出红外编码指令信号。与此同时,IC的⑥脚外接的LED发光二极管会同步点亮发光,以示电路处于发射状态。


    红外接收、译码及控制电路如图4 - 37所示。它主耍由光电转换电路、两级直接耦合放大电路、译码电路、控制电路及交流降压整流电路等构成。
