当红外接收二极管VD1收到来自红外发射CX0603MRX7R8BB223器的红外光指令信号时，便将其转换为相应的电信号，并经Cl耦合至ICla的同相输入端，经ICla和IClb两级放大后，再经与非门I、Ⅱ整形，变为下降沿较为陡直的矩形脉冲串。该脉冲信号加至IC3译码器的DI输入端⑥脚。

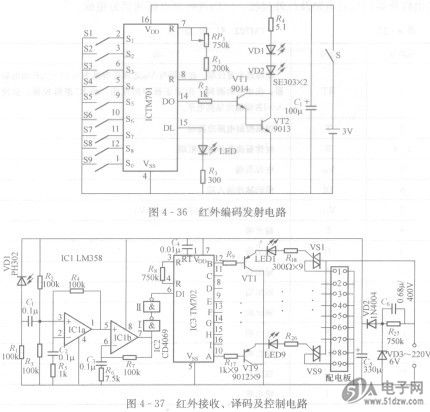

    图4—37红外接收、译码及控制电路
    IC3采用与TM701配套使用的TM702译码器。在IC3刚加上电压的瞬间，供电电源作为正脉冲经C4作用于IC3的RT端，使IC3的各输出端A～I均呈高电平。当输入的编码指令脉冲信号加到IC3的DI端后，经IC3内部译码，确认后，使IC3内部的缓冲输出级的相应输出端转为低电平，则与该端相连的PNP型三极管饱和导通，相应的发光二极管被点亮，该路的双向晶闸管被触发导通，配电盘上的相应接点上的被控电路则开始运行工作。
    C6、R27、VD2、VD3和C5组成220V市电降压整流工作。
