TM702控制数据译码器
发布时间:2013/5/2 20:27:33 访问次数:932

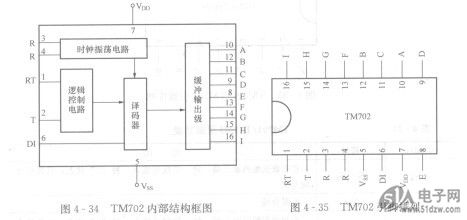

TM702控制数据译码器。TM702是与TM701或TM703配套使用CX0603MRX7R7BB473的译码器。它的内部结构电路框图如图4 - 34所示。它主要由时钟振荡电路、逻辑控制电路、译码器和缓冲输出级组成。待译码的信号由DI端串行输入，在时钟振荡器产生的时序脉冲作用下，在译码器中进行确认、译码，并经缓冲输出级按时序在A～I端分别输出。9个输出端A～I互锁输出，均为低电平有效。
TM702采用16脚双列直插式封装，其引脚排列如图4- 35所示，各引脚功能见表4 22。
TM702控制数据译码器。TM702是与TM701或TM703配套使用CX0603MRX7R7BB473的译码器。它的内部结构电路框图如图4 - 34所示。它主要由时钟振荡电路、逻辑控制电路、译码器和缓冲输出级组成。待译码的信号由DI端串行输入，在时钟振荡器产生的时序脉冲作用下，在译码器中进行确认、译码，并经缓冲输出级按时序在A～I端分别输出。9个输出端A～I互锁输出，均为低电平有效。
TM702采用16脚双列直插式封装，其引脚排列如图4- 35所示，各引脚功能见表4 22。
