分割板层实例
发布时间:2013/4/24 17:59:36 访问次数:797
在此将以程序所提HCF4053供的pwrdemoa电路板文件为例,从改变原始板层定义开始,然后进行分割板层,说明如下。
改变板层定义与新增网络
在分割板层之前,必须定义板层与网络,而在此所指定的网络,才能在分割区中被指定与引用。
①在PADS Layout里打开pwrdemoa电路板文件后,启动“Setup/Layer Def-inition--”命令,在随即出现的对话框上方区域里,选择“Inner Layer 2”选项,然后在Plane Type区域里,选择“Split/Mixed”选项。
②在上方区域里,选择“Inner Layer 3”选项,然后在Plane Type区域里,选择“Split/Mixed”选项。
③在上方区域里,选择。Inner Layer2.,选项,然后按对话框右边的钮,屏幕出现图7. 15所示的对话框。
④在左边All Nets区域里,选择“$$$6721”网络选项,再按钮即可将它移至右边的Associated Nets区域。紧着,在左边All Nets区域里,选择“$$$ 6757”网络选项,再按钮即可将它移至右边的Associated Nets区域,最后按E甄习钮关闭对话框,退回前一个对话框,再按[蕊j钮关闭。
在此将以程序所提HCF4053供的pwrdemoa电路板文件为例,从改变原始板层定义开始,然后进行分割板层,说明如下。
改变板层定义与新增网络
在分割板层之前,必须定义板层与网络,而在此所指定的网络,才能在分割区中被指定与引用。
①在PADS Layout里打开pwrdemoa电路板文件后,启动“Setup/Layer Def-inition--”命令,在随即出现的对话框上方区域里,选择“Inner Layer 2”选项,然后在Plane Type区域里,选择“Split/Mixed”选项。
②在上方区域里,选择“Inner Layer 3”选项,然后在Plane Type区域里,选择“Split/Mixed”选项。

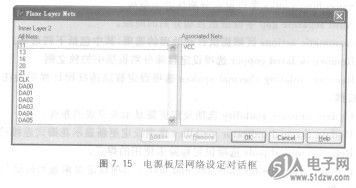

③在上方区域里,选择。Inner Layer2.,选项,然后按对话框右边的钮,屏幕出现图7. 15所示的对话框。
④在左边All Nets区域里,选择“$$$6721”网络选项,再按钮即可将它移至右边的Associated Nets区域。紧着,在左边All Nets区域里,选择“$$$ 6757”网络选项,再按钮即可将它移至右边的Associated Nets区域,最后按E甄习钮关闭对话框,退回前一个对话框,再按[蕊j钮关闭。
