紧接着调整引脚位置，按图钮进MRF148入搬移状态。按鼠标右键拉下菜单，选择“Select Terminals”命令，再指向所要搬移的引脚（不是接上的文字），按鼠标左键，即可抓住该引脚，移至合适位置后，按鼠标左键即可固定。
    当所有引脚的位置都调整完成后，按鼠标右键拉下菜单，选择“Select La-bels”命令，再指向所要搬移的文字，按鼠标左键，即可抓住该文字，移至合适位置后，按鼠标左键即可固定。当所有文字的位置都调整完成后，按暖l钮结束搬移，其结果如图2.78所示。

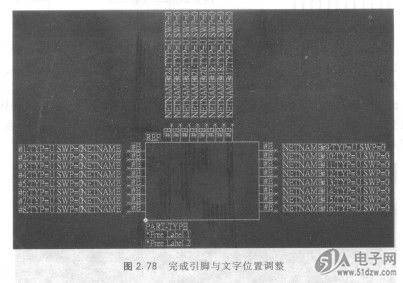

    图2. 78完成引脚与文字位置调整


    启动“File/Save”命令，然后在随即出现的对话框里，将Name of CAE Decal字段指定为此元件符号的名称（8×8_LED_2），再按Ej匠]钮关闭对话框。
    启动“FilelExit"命令，即可回到PADS Logic编辑器；再启动“File/Exit”命令，即可关闭PADS Logic。
