LED数码管也称半导体数码管或7段数码管，是目前数字70HFL100S05电路中最常用的显示器件。数码管是一种半导体发光器件，其基本单元是LED。它是以LED作笔段并按共阴极方式或共阳极方式连接

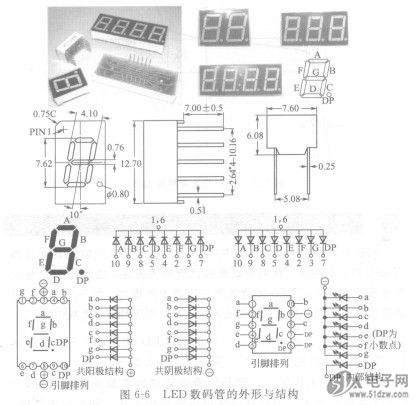

    ①LED数码管的外形除了图6-6介绍外，还有“+”字形的。
    ②在实际应用中，将多个7段数码管封装在一起，称为多位数码管。内部封装了多个数字字符的数码管就称为“×”位数码管，如4位数码管。


    后封装而成的。数码管按段数分为七段数码管和八段数码管，八段数码管比七段数码管多一个LED单元（多一个小数点显示）；按能显示多少个“8”可分为1位、2位、4位等数码管。共阳数码管是指将所有LED的阳极接到一起形成公共阳极(COM)的数码管。共阳数码管在应用时应将公共极COM接到+5V，当某一字段LED的阴极为低电平时，相应字段就点亮。当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有LED的阴极接到一起形成公共阴极(COM)的数码管。共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段LED的阳极为高电平时，相应字段就点亮。当某一字段的阳极为低电平时，相应字段就不亮。LED数码管的外形与结构，如图6-6所示。
