指向编辑区，按鼠标右键INA321E拉出菜单，选择“Select Terminals”命令，指向1号焊点，按鼠标左键选择它，再按臣爱j键删除。同样的方法，删除3号焊点及4号焊点。
    指向编辑区，按鼠标右键拉出菜单，选择“Select Shapes”命令，指向元件的框线，按鼠标左键选择它，再按E三j键删除，如图2. 52的左图所示。
    图2 52删除不必要图件与绘制元件框线


    在PADS Layout里，启动“File/l_ibrary - -”命令，打开“元件库管理器”。若我们的myLib元件库尚未挂在PADS Logic里，则先按圈钮打开绘图工具栏，再按其中的圃钮，进入绘制2D线的状态，绘制一个新的元件框线，如图2.52的右图所示。


    按钮，指向编辑区，按鼠标右键拉出菜单，选择其中的“Select TerminalName/Number”命令，指向2号焊点上的“2”，按鼠标左键选择它。再按鼠标右键拉出菜单，选择其申的“Properties- -”命令，打开图2.53所示的对话框。

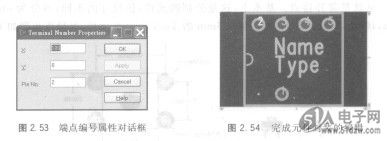

    将Pin No.字段改为“l”，再按[面燃]钮即可将2号焊点改为1号焊点。再选择编辑区里的8，然后将Pin No.字段改为“2”，再按[蕊藏]钮即可将8号焊点改为2号焊点。用同样的方法，分别将7号焊点改为3号焊点、6号焊点改为4号焊点。最后，按E趸巫刁钮关闭对话框，完成元件封装的编辑，如图2. 54所示。图2. 53端点编号属性对话框    图2 54完成元件封装的编辑
    按键存盘，启动“File/Exit Decal Editor”命令，关闭元件封装编辑器。
