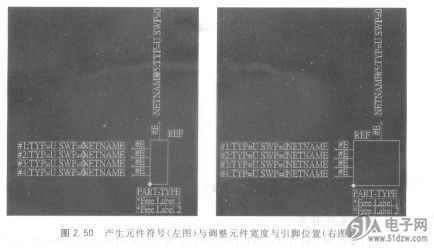

紧接着调整引脚位置，按圈钮进入搬移状态。按鼠标右FDS6679键拉下菜单，选择“Select Terminals”命令，再指向所要搬移的引脚（不是接上的文字），按鼠标左键，即可抓住该引脚，移至合适位置后，按鼠标左键即可固定它。完成调整后，其结果如图2.50的右图所示。


    启动“FilelSave”命令，屏幕出现图2.51所示的对话框。在Name of CAEDecal字段里指定此元件符号的名称，在此指定为“BCD_DIPSW”，再按钮关闭对话框。
    图2 51  指定元件符号名称


    启动“File/Exit"命令，回到“PADS Logic"编辑器；再启动“FilelExit”命令，关闭PADS Logic。
    编辑元件封装
    当我们要绘制元件封装时，必须打开PADS Layout，然后按下列步骤操作。
    ①启动“File/Library--”命令，打开“元件库管理器”。首先复制common元件库里的DIP8，选择common元件库里的DIP8，再按钮，在出现的对话框里将Libaray字毁指定为“myl。ib”，将Name of PCB Decal字段指定为“BCD_DIPSW”，按钮即可回到元件库管理器。
    ②将上方的I。ibrary字段指定为“myLib”，即可看到刚才复制进来的BCD_DIPSW。选择这个元件封装后，按钮，然后在随即出现的对话框里，按钮关闭，即可打开元件封装编辑器，其中就是这个元件。这时候，可先把元件库管理器关闭。
