施密特触发器整形电路
发布时间:2013/4/11 19:48:44 访问次数:2539
施密特触发器是最常用MT9092AP1的个显著特点是:①电路含有正反馈回路;②具有滞后电压特性,即正向和负向翻转的阈值电压不相等。施密特触发器具有两个稳定状态:要么VTi截止VT2导通,要么VTi导通VT2截止。这两个稳定状态在一定条件下能够互相转换。
晶体管施密特触发器由两级电阻耦合共发射极晶体管放大器组成,如图3-30所示。与一般两级电阻耦合放大器不同的是,
两个晶体管VT,、VT2共用一个发射极电阻R,,这就形成了强烈的正反馈。R4、Rs是VT2的基极偏置电阻,R3、R6分别是VTi、VTz的集电极负载电阻。

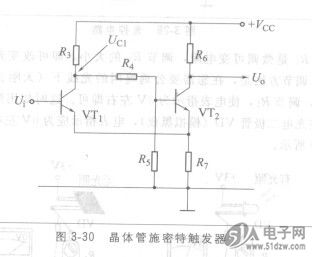

图3-30 晶体管施密特触发器
没有输入信号时,晶体管VT,因无基极偏置电流而截止。电源+ VCc经R3、R4为晶体管VT2提供基极偏置电流Ib2,VT2导通,其发射极电流工。2在发射极电阻R,上产生电压降UR7 (UR7 =Ie2R7)。正是这个电压UR7使得VTi的发射结处于反向偏置,进一步保证了电路处于稳定的VTi截止、VT2导通的状态,如图3-31所示。
施密特触发器是最常用MT9092AP1的个显著特点是:①电路含有正反馈回路;②具有滞后电压特性,即正向和负向翻转的阈值电压不相等。施密特触发器具有两个稳定状态:要么VTi截止VT2导通,要么VTi导通VT2截止。这两个稳定状态在一定条件下能够互相转换。
晶体管施密特触发器由两级电阻耦合共发射极晶体管放大器组成,如图3-30所示。与一般两级电阻耦合放大器不同的是,
两个晶体管VT,、VT2共用一个发射极电阻R,,这就形成了强烈的正反馈。R4、Rs是VT2的基极偏置电阻,R3、R6分别是VTi、VTz的集电极负载电阻。
图3-30 晶体管施密特触发器
没有输入信号时,晶体管VT,因无基极偏置电流而截止。电源+ VCc经R3、R4为晶体管VT2提供基极偏置电流Ib2,VT2导通,其发射极电流工。2在发射极电阻R,上产生电压降UR7 (UR7 =Ie2R7)。正是这个电压UR7使得VTi的发射结处于反向偏置,进一步保证了电路处于稳定的VTi截止、VT2导通的状态,如图3-31所示。
