音调控制原理

发布时间:2013/4/15 20:42:44 访问次数:1487

    音乐集成电路IC的第6、第7脚之间需RFP30P05外接振荡电阻R,如图6-10所示,改变R的阻值可改变振荡频率,即改变了音乐信号的节奏。增大R节奏减慢,减小R节奏加快。
    图6-10  音调控制原理


    R的典型值为68kfl。本电路中,R由R3和R4组成。当继电器接点K一1未吸合时,R=R3十R4。当继电器接点吸合后,R—R3,减小了R的阻值,实现了节奏的改变。不论是刮风时还是下雨时,探头检测到昀“O”信号与非门Dz输出“1”触发信号。所不同的是,下雨信号同时经非门Di反相后,使VTi导通,继电器K吸合,。而刮风信号并不能使继电器K吸合,从而使下雨报警和刮风报警的音乐报警声节奏不同,音调有明显区别。

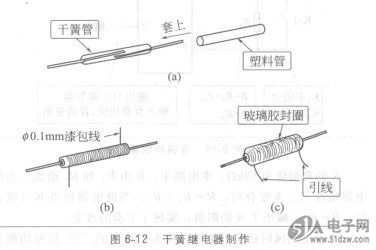

    继电器K采用干簧管继电器,线包需自己绕制。如图6-12所示,选取一个常开式干簧管,在其玻璃管外套上一截塑料套管,接着用直径0. Imm的高强度漆包线,在塑料套管上密绕2000圈,最后用玻璃胶将整个线包封固即可。

    音乐集成电路IC的第6、第7脚之间需RFP30P05外接振荡电阻R,如图6-10所示,改变R的阻值可改变振荡频率,即改变了音乐信号的节奏。增大R节奏减慢,减小R节奏加快。
    图6-10  音调控制原理


    R的典型值为68kfl。本电路中,R由R3和R4组成。当继电器接点K一1未吸合时,R=R3十R4。当继电器接点吸合后,R—R3,减小了R的阻值,实现了节奏的改变。不论是刮风时还是下雨时,探头检测到昀“O”信号与非门Dz输出“1”触发信号。所不同的是,下雨信号同时经非门Di反相后,使VTi导通,继电器K吸合,。而刮风信号并不能使继电器K吸合,从而使下雨报警和刮风报警的音乐报警声节奏不同,音调有明显区别。


    继电器K采用干簧管继电器,线包需自己绕制。如图6-12所示,选取一个常开式干簧管,在其玻璃管外套上一截塑料套管,接着用直径0. Imm的高强度漆包线,在塑料套管上密绕2000圈,最后用玻璃胶将整个线包封固即可。
