晶闸管的结构是怎样的？
    晶闸管是RSIM四层三端结构RSIM元器件，包含三个或三个以上的PN结，可看成一个PNP型晶闸管和一个NPN型晶闸管的复合管（等效图解如图1- 24所示），是一种能从断态转入通态或由通态转入断态的双稳态电力电子器件。它泛指所有PNPN类型的开关管，也可表示这类开关管中的任意器件。下面分别介绍几种晶闸管的结构。

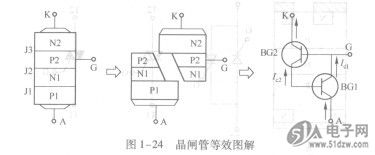

    图1-24  晶闸管等效图解
    单向晶闸管的构成

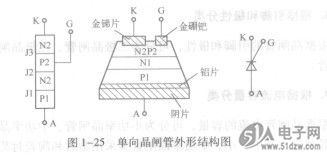

    单向晶闸管也称单向晶闸管，其外形结构如图1- 25所示，是由P-N-P-N四层半导体材料构成，它有三个PN结(Jl、J2、J3)，三个PN结分别对外引出三个极，其中，从Pl层引出阳极(A)，以N2层引出阴极(K)，从P2层引出控制极(G)。从结构图可以看出，它是一种四层三端的半导体器件。
