自动延时关灯电路主要应用在楼梯、走道、门厅等只需要LMSP33CA-487短时间照明的场合，有效地避免了“长明灯”现象，既可节约电
能，又可延长灯泡使用时间。

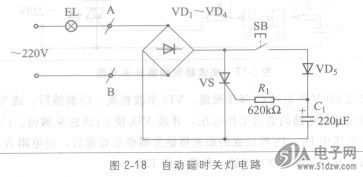

    图2-18所示为采用单向晶闸管VS的自动延时关灯电路，整流二极管VDi~VD4构成桥式整流电路，将220V交流电整流为脉动直流电，以便单向晶闸管VS能够控制220V交流电的通断，即控制照明灯EL的开与关。
    图2-18  自动延时关灯电路


    电路控制原理是，当按下控制按钮SB时，二极管VDi～VD4整流输出的直流电压经VDs向Cl充电，同时通过Ri使单向晶闸管VS导通，照明灯EL点亮。由于充电时间常数很小，Cl被迅速充满电。
    松开控制按钮SB后，C，上所充电压经Ri加至单向晶闸管VS控制极，继续维持VS导通，同时Cl经Ri和VS控制极放电。随着放电的进行，约2～3 min后，C，上电压下降至不能继续维持单向晶闸管VS导通时，VS截止，照明灯EL自动熄灭。
延时时间可通过改变Cl或Ri来调节。该电路体积小巧，可直接放入开关盒内取代原有的电灯开关S，接线方法如图2-19 (a)所示，图2-19 (b)所示为其外形。
