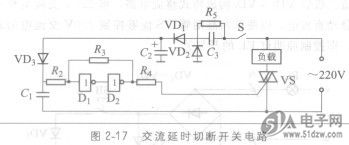

图2-17所示为交流延时切断开关电路，采用双LMSP54HA-406向晶闸管控制，交流电源供电，包括二极管VD。与电容C．构成的延时电路，非门Di、D2以及电阻R2、R。构成的施密特触发器整形电路，双向晶闸管VS构成的控制电路和负载，以及二极管VD，、VD：、电容C2、C3、电阻Rs构成的整流电源电路等组成部分。流延时切断开关电路的工作原理是，接通电源开关S后，交流220V市电经C3降压限流、VDi半波整流、C2滤波后，成为延时控制电路的直流工作电压，并经VD3使Cl迅速充满电。Cl上电压由Di、Dz等构成的施密特触发器整形处理后，经电阻R4触发双向晶闸管VS导通，负载立即工作。


    切断电源开关S时，由于电容两端电压不能突变，Cl上电压仍为“1”，并开始经R2和Di输入端缓慢放电。在Cl上电压下降到施密特触发器的负向阈值电压之前，施密特触发器输出电压仍为“1”，双向晶闸管VS因触发电压存在而继续保持导通状态，负载仍旧持续工作。
    随着放电的进行，Cl上电压不断下降。直至Cl上电压下降到施密特触发器的负向阈值电压时，施密特触发器翻转其输出电压变为“O”，双向晶闸管VS因失去触发电压而截止，负载才停止工作。Cl的放电时间就是该电路的延时切断时间，改变Cl的大小可以改变延时时间。
