控制电路采用电容降压整0805 226M 6.3V流电源供电，C2为降压电容，R3为其泄放电阻，VDi为整流二极管，VDz为续流二极管，Cl为滤波电容。
    电容降压整流电源工作原理是，交流电正半周时，经C2降压、VDi整流、C．滤波后成为直流电压，作为控制电路的工作电源。交流电负半周时，经续流二极管VD2、降压电容C2构成回路，如图1-24所示。电容降压整流电源的最大特点是电路简单、成本低廉，主要应用于小电流供电场合。

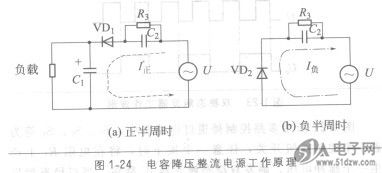

    图1-24  电容降压整流电源工作原理


    电机间接控制电路
    图1-25所示为交流大功率电机控制电路，这是一个典型的以低电压控制高电压、以小电流控制大电流、以直流电控制交流电的晶闸管应用电路。高电压大功率的交流电机由双向晶闸管VS控制，而操作开关S只需控制3V数十毫安的直流电即可，既方便又安全。
