电路中采用了光电耦合器B来实现对交流LQP03TN3N3B04D大功率电机的间接隔离控制。双向晶闸管VS的触发电压由光电耦合器B的输出端控制，而光电耦合器B的输入端接在3V低压回路中，由操作开关S控制。低压控制信号正是通过光电耦合器B内部“电一光一电”的转换，实现了对高压回路的间接隔离控制。
    整流二极管VD将交流220V市电整流为直流，再经电阻R2与R3分压、电容C滤波后，作为双向晶闸管VS的触发电压，
这个触发电压受光电耦合器B输出端的控制。
     间接控制过程
    当接通操作开关S时，3V直流电源经限流电阻Ri通过光电耦合器B输入端的发光二极管使其发光，光电耦合器B输出端的光电三极管接受光照后导通，将触发电压加至双向晶闸管VS的控制极，使双向晶闸管VS导通，接通交流大功率电机M的电源使其转动。


    当切断操作开关S时，光电耦合器B输入端的发光二极管停止发光，光电耦合器B输出端的光电三极管因无光照而截止，阻断了双向晶闸管VS的控制极触发电压，双向晶闸管VS因而也截止，切断交流大功率电机M的电源。
    正是由于光电耦合器的隔离传输作用，我们只需控制3V低压直流电即可间接控制交流220V电源。

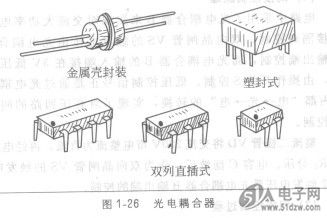

    光电耦合器是以光为媒介传输电信号的器件，图1-26所示为部分常见光电耦合器。
