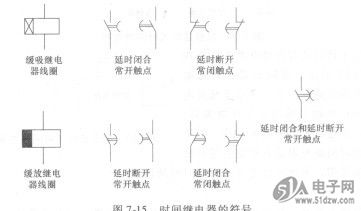

时间继电器是一种延时动作的D8035LC继电器，主要用作延时控制。时间继电器的特点是接通或断开工作电源后，需经过一定时间的延迟其触点才动作。时间继电器的图形符号如图7 -15所示。
    根据动作特点的不同，时间继电器可分为缓吸式和缓放式两种。缓吸式时间继电器的特点是，继电器线圈接通电源后需经一定延时各触点才动作，线圈断电时各触点瞬时复位。缓放式时间继电器的特点是，线圈通电时各触点瞬时动作，线圈断电后各触点需经一定延时才复位。


    根据延时结构的不同，时间继电器可分为机械延时式和电子延时式两大类。
    机械延时式时间继电器结构原理如图7. 16所示，由铁心、线圈、衔铁、空气活塞、触点等部分组成，它是利用空气活塞的阻尼作用达到延时的目的的。线圈通电时使铁心产生磁力，衔铁被吸合。衔铁向上运动后，固定在空气活塞上的推杆也开始向上运动，但由于空气活塞的阻尼作用，推杆不是瞬时而是缓慢向上运动，经过一定延时后使常开触点a-a接通、常闭触点b-b断开。
